• 襯氟離心泵主要結構詳解



• 一、核心結構組成

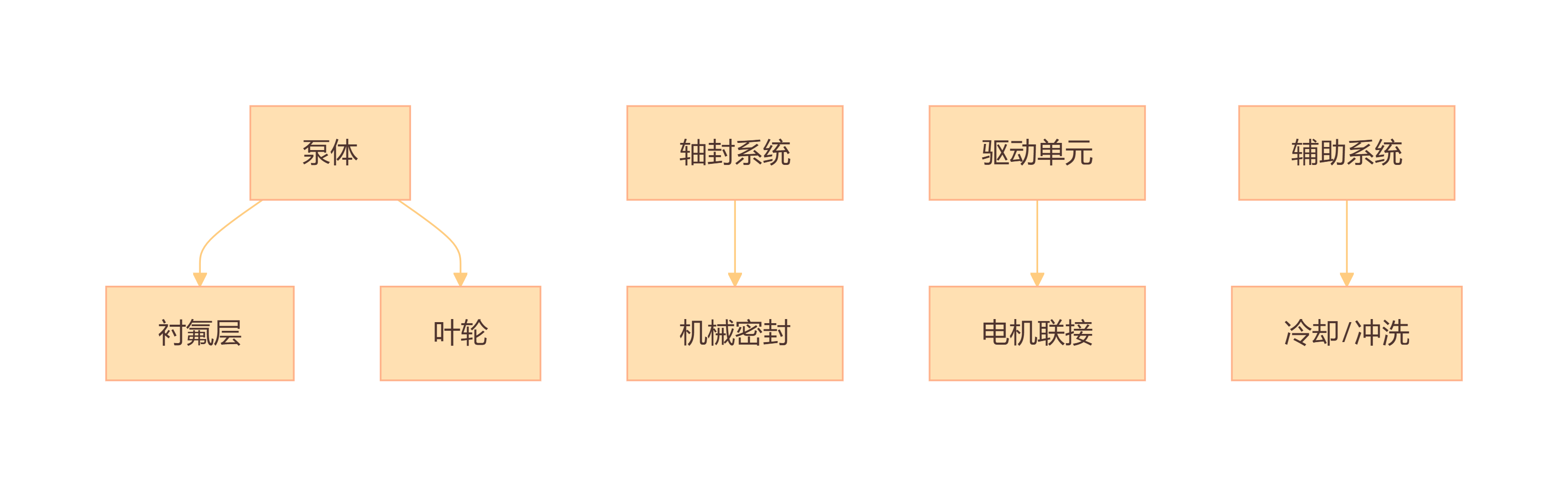

• 襯氟離心泵采用金屬殼體+全襯氟塑料的復合設計，兼顧機械強度與精湛耐腐蝕性。其核心結構可分為六大模塊：



• 二、關鍵部件技術解析



襯氟離心泵其核心結構可分為六大模塊：

• 襯氟泵體與泵蓋



• 基材：HT200鑄鐵（提供結構支撐）



• 襯里：



• 標準型：PTFE（聚四氟乙烯），厚度3-5mm，耐溫-20~150℃



• 增強型：PFA（可熔性氟塑料），耐溫達180℃，抗?jié)B透性更優



• 工藝：



• 模壓燒結成型（無接縫）



• 法蘭面采用翻邊包覆設計（杜絕介質接觸金屬）



• 氟塑料葉輪



• 類型1：閉式葉輪，其特點是效率高（η≥75%），需平衡孔，常用于清潔腐蝕介質（如鹽酸）。



• 類型2：開式葉輪，其特點是抗堵塞，耐顆粒（≤5mm），常用于含結晶/懸浮物介質。



• 類型3：半開式葉輪，其特點是兼顧效率與防堵，需后蓋板加強，常用于粘稠腐蝕液（如98%硫酸）



• 軸封系統



• 單端面機械密封（動環：碳化硅，靜環：填充PTFE）



• 彈簧補償結構（適應溫度波動引起的軸向位移）



• 升級選項：



• 雙端面密封+API沖洗方案（用于劇毒介質）



• 磁力耦合驅動（非常零泄漏，取消軸封）



• 傳動部件



• 軸芯：316L不銹鋼（表面噴涂WC涂層抗磨損）



• 軸承座：鑄鐵+水冷夾套（高溫工況需強制冷卻）



• 聯軸器：氟橡膠包裹的梅花墊式（防腐蝕濺射）

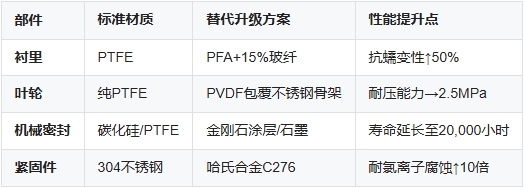

三、材質性能對比

• 四、典型型號結構示例



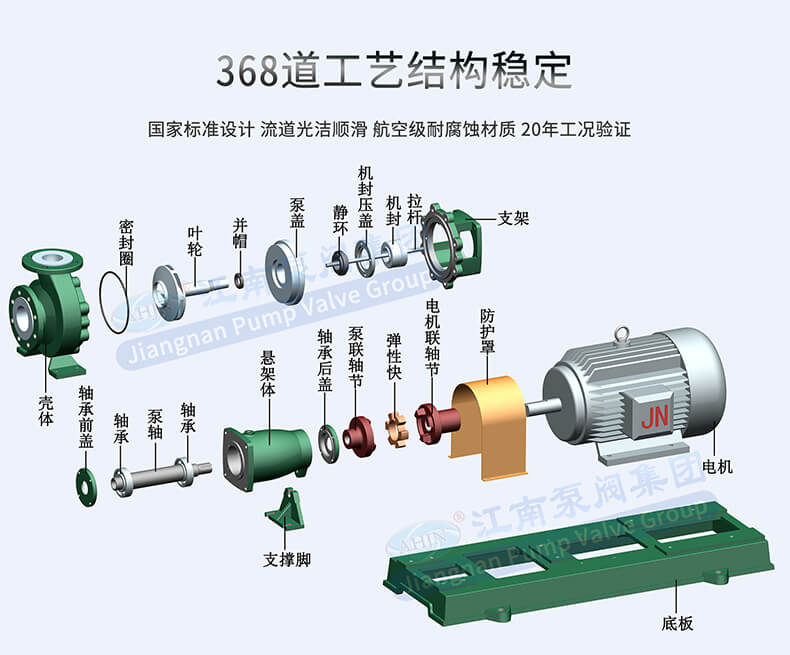

• 下圖IHF系列襯氟離心泵零部件示意圖

>>>IHF產品詳情

總結：現代襯氟離心泵通過金屬-氟塑料復合結構實現強腐蝕介質的安全輸送，選型需重點關注襯里工藝完整性、軸封可靠性及軸向力平衡設計。
